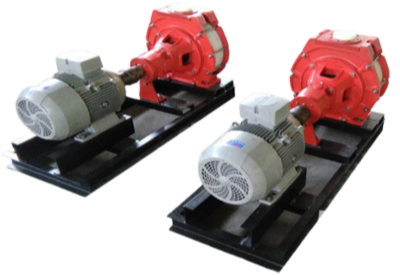

پمپ ضد اسید

امروزه پمپ ها در صنایع مختلف کاربردهای متفاوتی دارند و به همین دلیل است که در مدل ها و سری های مختلف طراحی و تولید میشوند . یکی از پرکاربرد ترین مدل پمپ ها ، پمپ های سانتریفیوژ گریز از مرکز جهت انتقال محلول های شیمیایی و مواد اسیدی می باشد، این پمپ ها دارای دبی، فشار، قدرت و سایز خروجی متفاوتی می باشند که متناسب با نوع و میزان خورندگی و همچنین حجم محلول، طراحی و ساخته می شوند.
این نوع پمپ ها در صنایعی همچون نفت، گاز و پتروشیمی ، بهداشتی - دارویی - غذایی و همچنین صنایع روی و مس کاربرد دارند.​​​​​​​

جنس بدنه پمپ ضد اسید​​​​​​​

جنس بدنه این نوع پمپ ها عموماً از چدن و آلیاژ های مقاوم در برابر ضربه می باشد و قسمت هایی از پمپ که مستقیماً با محلول شیمیایی در تماس است، از جنس تفلون( PEوPP و PVDF) می باشد.​​​​​​​

اجزاء تشکیل دهنده پمپ های ضد اسید

  •  مجموعه نگهدارنده اجزاء داخلی پمپ از قبیل هلدر ها ، پوسته یاتاقان و واسطه
  • اجزاء داخلی پمپ شامل پوسته حلزونی ، پروانه پمپ ، قسمت آب بندی (کفی  و  مکانیکال سیل) ، شافت پمپ

مشخصات فنی پمپ اسیدی

این نوع از پمپ ها را هم می توان با الکتروموتورهای سه فاز و هم با الکتروموتورهای تک فاز، کوبله کرد و با توجه به سیال مورد استفاده در فعالیت ویژگی های فنی دیگر دستگاه قابل طراحی و تولید توسط شرکت سازنده می باشد. هر دو بخش ورودی و خروجی این پمپ ها به صورت فلنجی، سر شلنگی و قابل تغییر و در سایز مختلف استفاده می شود. همچنین با توجه به تنوع کاربرد از نظر خواص شیمیایی و فیزیکی دارای عملکردهای مختلفی در برابر خورندگی مختلف اسیدها می باشد.

نحوه عملکرد پمپ ضد اسید

طرز کار پمپ های اسیدی به این صورت است که ورودی سیالات به پمپ توسط حرکت چرخشی پروانه که به وسیله شافت رابط متصل به موتور الکتریکی و نیروی گشتاور حاصل از آن، انجام میشود ، بدین معنی که با برخورد سیال به پره های پروانه در حال چرخش، حرکت سیال به سمت خروجی دستگاه به صورت پر فشار رخ می دهد؛ به این دسته از پمپ ها پمپ جابه جایی مثبت می گویند. قسمت آب بندی در این پمپ ها بسیار مهم و حیاتی بوده به همین علت است که آن را از جنس تفلون ساخته و برای جلوگیری از تماس آب بندی با سیال در قسمت خارجی دستگاه تعبیه می شود (تا در اثر خورندگی سیال آسیبی نبیند)، این امر باعث بالا رفتن بهره وری و سهولت تعمیر آن نیز می شود.
در ساختار این پمپ ها به علت جدا بودن الکتروموتور از پمپ، تغییر یا تعویض الکتروموتور به راحتی امکان پذیر بوده و نیازی به باز کردن اجزای پمپ و یا خط لوله نمی باشد. به همین دلیل تمامی قطعات پمپ به راحتی با مدار سیرکولاسیون هماهنگ میشوند؛ که این امر خود کارایی این تیپ از الکتروپمپ ها را افزایش میدهد.
فشار دلخواه و قابل تنظیم از ویژگی های این سری از الکتروپمپ ها میباشد. بهره گیری از تکنولوژی های مدرن و پیشرفته در این رنج پمپ های عریض کارایی ایده آلی را برای پمپاژ محلول فراهم میکند.
کلیه قطعات و لوازم به کار رفته در این پمپ ها بسته به نوع مواد پمپ شونده، قابل تغییر و سازگار با محلول میباشند. کلیه ورودی-خروجی ها و اتصالات این سری پمپ ها به صورت فلنچ دار بوده که تماماً مطابق با استاندارد های جهانی طراحی و ساخته شده، که بر حسب نحوه استقرار و نوع استفاده قابل تغییر و تعویض است.​​​​​​​

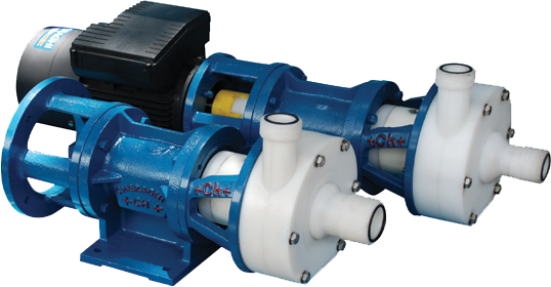

این سری از الکتروپمپ های سانتریفیوژ، با محور افقی و ساختار ظاهری یک پارچه (کوپله مستقیم) و (کوپله جدا) و پروانه باز از انواع پلاستیک های با مقاومت بسیار بالا میباشند. و مناسب جهت انتقال محلول های شیمیایی با ویسکوزیته (غلظت) پایین و محلول هایی که دارای ذرات معلق (ناخالصی) هستند بسیار مناسب میباشند.
کلیه ورودی - خروجی ها و اتصالات این سری الکتروپمپ ها به صورت رزوه، مهره ماسوره و یا فلنچ دار موجود بوده که تماماً مطابق با استاندارد های جهانی طراحی و ساخته شده که بر حسب نحوه استقرار و نوع استفاده قابل تغییر و تعویض است.
​​​​​​​
مختصری در خصوص نحوه آب بندی مکانیکال سیل در پمپ ها:
مکانیکال سیل ها اساساً شامل دو قطعه با سطوح کاملاً مسطح و صیقلی می باشند که یکی از سطوح بر روی شافت کوپلینگ سوار شده و همراه با شافت میچرخد، و سطح مقابل آن بر روی کفی پمپ ثابت شده است.
.عمل آب بندی به وسیله ارتباط مستقیم بین این دو سطح صاف صورت میگیرد.
.قسمت متحرک مکانیکال سیل دارای یک فنر ارتجاعی میباشد که قابلیت حرکت به جلو و عقب را برای تنظیم فشار لازم جهت عمل آب بندی دارد.
در ساختار این پمپ ها به علت جدا بودن الکتروموتور از پمپ، تغییر یا تعویض الکتروموتور به راحتی امکان پذیر بوده و نیازی به باز کردن اجزای پمپ و یا خط لوله نمی باشد. به همین دلیل تمامی قطعات پمپ به راحتی با مدار سیرکولاسیون هماهنگ میشوند؛ که این امر خود کارایی این تیپ از الکتروپمپ ها را افزایش میدهد.
فشار دلخواه و قابل تنظیم از ویژگی های این سری از الکتروپمپ ها میباشد. بهره گیری از تکنولوژی های مدرن و پیشرفته در این رنج پمپ های عریض کارایی ایده آلی را برای پمپاژ محلول فراهم میکند.
کلیه قطعات و لوازم به کار رفته در این پمپ ها بسته به نوع مواد پمپ شونده، قابل تغییر و سازگار با محلول میباشند. کلیه ورودی-خروجی ها و اتصالات این سری پمپ ها به صورت فلنچ دار بوده که تماماً مطابق با استاندارد های جهانی طراحی و ساخته شده، که بر حسب نحوه استقرار و نوع استفاده قابل تغییر و تعویض است.​​​​​​​
کاتالوگ محصول
منحنی محصول
کاتالوگ محصول
منحنی محصول
کاتالوگ محصول
منحنی محصول
CON Series

BEP @2950 rpm

BEP @1450 rpm size pump model
P(km) Head(m) flow(m3/h) P(km) Head(m) flow(m3/h) DNd(mm) DNs(mm)
4 28 22 1.5 6.2 15 50 32 32-160
7.5 40 35 1.5 10 15 32-200
15 80 20 2.2 18 15 32-250
7.5 32 30 2.2 7.7 20 40 65 40-160
7.5 48 30 3 12 20 40-200
22 80 30 5.5 18 35 40-250
30 90 35 5.5 28 35 40-315
11 32 50 3 9 30 50 80 50-160
15 50 50 4 13 30 50-200
22 80 60 5.5 22 30 50-250
- - - 7.5 28 45 50-315
15 32 90 3 6.5 50 65 100 65-160
22 42 120 4 12 55 65-200
30 74 120 5.5 17 50 65-250
- - - 18.5 30 75 65-315
15 22 150 5.5 6 65 125 80 80-160
30 36 160 7.5 11 80 80-200
45 77 150 11 17.5 80 80-250
- - - 22 32 140 80-315

-

- - 5.5 8 100 125 100 100-200
- - - 15 18 140 100-250
- - - 30 30 180 100-315

جدول انتخاب پمپ ها:
